Rzut parteru - Dom w wisteriach 15 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
69,78 m² |
72,22 m² |
| 1. |
Wiatrołap |
4,32 |
|
| 2. |
Hol |
4,57 |
|
| 3. |
Kuchnia |
9,13 |
|
| 4. |
Salon + Jadalnia |
30,68 |
|
| 5. |
Spiżarnia |
2,62 |
5,06 |
| 6. |
Pokój |
9,70 |
|
| 7. |
Łazienka |
3,61 |
|
| 8. |
Kotłownia |
5,15 |
|
Rzut poddasza - Dom w wisteriach 15 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
65,65 m² |
75,57 m² |
| 1. |
Schody |
5,43 |
|
| 2. |
Korytarz |
6,22 |
|
| 3. |
Pokój |
16,37 |
18,38 |
| 4. |
Garderoba |
4,14 |
5,41 |
| 5. |
Łazienka |
7,79 |
9,57 |
| 6. |
Pokój |
13,05 |
15,48 |
| 7. |
Pokój |
12,65 |
15,08 |
Przekrój
Sytuacja i obrys
Dom w wisteriach 15 (E) OZE
(130.28 +5.15m²)
Wymiary
|
Powierzchnia domu
|
130,28 m² |
|
Powierzchnia kotłowni
|
5,15 m² |
|
Powierzchnia zabudowy
|
99,00 m² |
|
Powierzchnia podłóg
|
147,79 m² |
|
Kubatura
|
648,48 m³ |
|
Wysokość
|
8,23 m |
|
Minimalne wymiary działki
|
19,6 x 16,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
137 cm
|
|
dach
|
dwuspadowy, nachylenie 38 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Koszty budowy
| Stan surowy otwarty | 175 500,00 zł | |
| Roboty wykończeniowe | 197 300,00 zł | |
| Instalacje wewnętrzne | 97 000,00 zł | |
| Ogółem - całkowity koszt budowy | 518 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 373 860,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 88 000,00 zł | |
| Ogółem - całkowity koszt budowy | 479 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 383 200,00 zł | |
Wizualizacje
Dom w wisteriach 15 (E) OZE

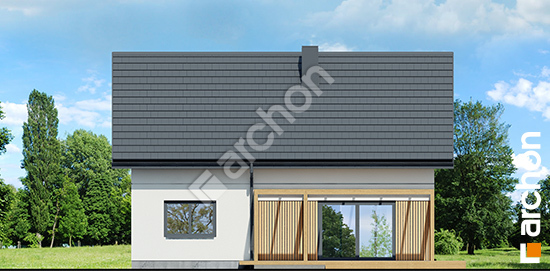

Elewacje
Dom w wisteriach 15 (E) OZE
Wersje projektu
Dom w wisteriach 15 (E) OZE
