Rzut piwnic - Dom w galach 3 (P)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIWNICA |
149,54 m² |
153,91 m² |
| 1. |
Schody |
8,69 |
|
| 2. |
Korytarz |
12,65 |
17,02 |
| 3. |
Pom. gospodarcze |
20,53 |
|
| 4. |
Kotłownia |
18,71 |
|
| 5. |
Pom. gospodarcze |
33,62 |
|
| 6. |
Spiżarnia |
15,24 |
|
| 7. |
Korytarz |
5,94 |
|
| 8. |
Pom. gospodarcze |
22,96 |
|
| 9. |
Pralnia |
11,20 |
|
Rzut parteru - Dom w galach 3 (P)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
136,14 m² |
0,00 m² |
| 1. |
Wiatrołap |
6,30 |
|
| 2. |
Hol |
8,77 |
|
| 3. |
Kuchnia |
11,58 |
|
| 4. |
Salon + Jadalnia |
34,57 |
|
| 5. |
Pokój |
12,07 |
|
| 6. |
Przedpokój |
9,09 |
|
| 7. |
Pokój |
12,07 |
|
| 8. |
Garderoba |
5,41 |
|
| 9. |
Pokój |
12,77 |
|
| 10. |
Łazienka |
4,95 |
|
| 11. |
Łazienka |
5,73 |
|
| 12. |
Pokój |
12,83 |
|
Przekrój
Sytuacja i obrys
Dom w galach 3 (P)
(136.14 +149.54m²)
Wymiary
|
Powierzchnia domu
|
136,14 m² |
|
Powierzchnia zabudowy
|
186,12 m² |
|
Powierzchnia podłóg
|
290,05 m² |
|
Kubatura
|
1 475,37 m³ |
|
Wysokość
|
6,86 m |
|
Minimalne wymiary działki
|
23,2 x 25,2 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
| Stan surowy otwarty | 529 800,00 zł | |
| Roboty wykończeniowe | 352 800,00 zł | |
| Instalacje wewnętrzne | 113 200,00 zł | |
| Ogółem - całkowity koszt budowy | 1 056 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 702 860,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 62 300,00 zł | |
| Ogółem - całkowity koszt budowy | 507 600,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 406 080,00 zł | |
Wizualizacje
Dom w galach 3 (P)

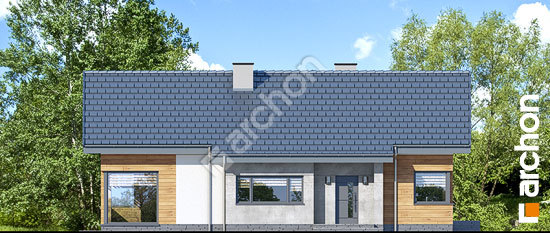

Elewacje
Dom w galach 3 (P)
Wnętrza
Dom w galach 3 (P)
Wersje projektu
Dom w galach 3 (P)
