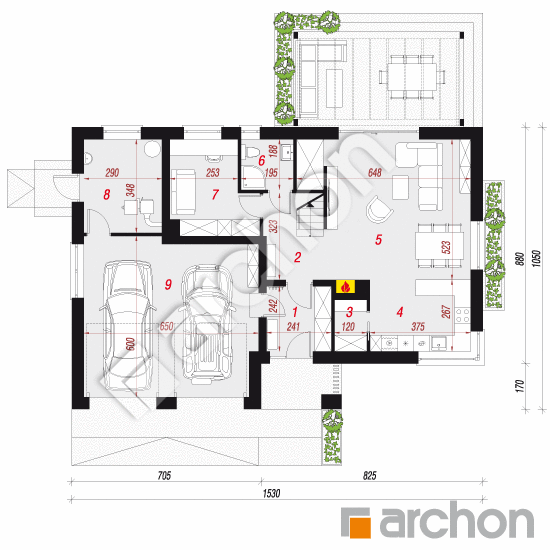

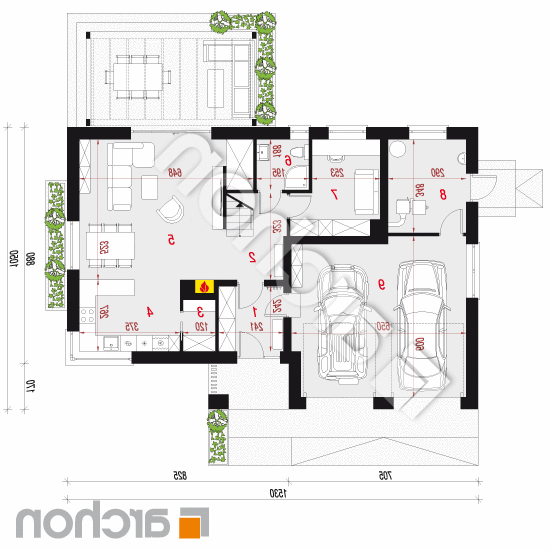

Rzut parteru - Dom w jabłonkach 8 (G2N)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
112,34 m² |
114,76 m² |
| 1. |
Wiatrołap |
5,64 |
|
| 2. |
Hol |
5,12 |
6,42 |
| 3. |
Spiżarnia |
2,18 |
|
| 4. |
Kuchnia |
9,91 |
|
| 5. |
Salon + Jadalnia |
29,17 |
30,29 |
| 6. |
Łazienka |
3,53 |
|
| 7. |
Pokój |
10,12 |
|
| 8. |
Kotłownia |
9,84 |
|
| 9. |
Garaż |
36,83 |
|

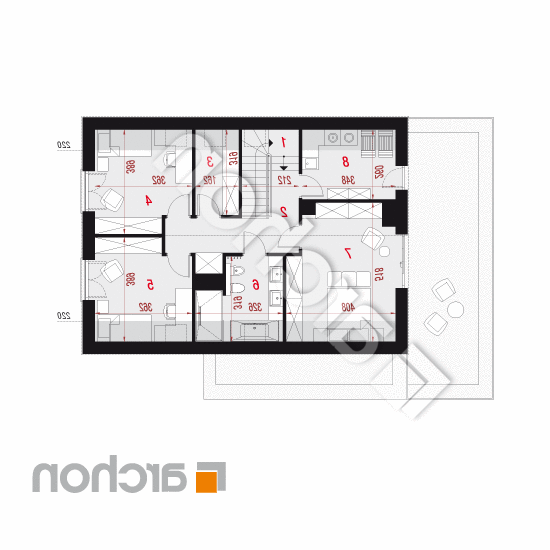

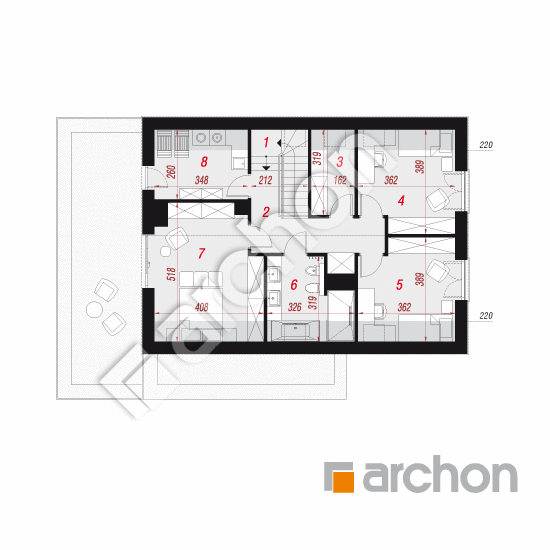

Rzut poddasza - Dom w jabłonkach 8 (G2N)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
74,10 m² |
81,39 m² |
| 1. |
Schody |
5,16 |
|
| 2. |
Korytarz |
8,87 |
|
| 3. |
Garderoba |
4,42 |
4,98 |
| 4. |
Pokój |
11,64 |
13,01 |
| 5. |
Pokój |
11,67 |
13,01 |
| 6. |
Łazienka |
7,43 |
8,64 |
| 7. |
Pokój |
17,38 |
18,90 |
| 8. |
Pom. gospodarcze |
7,53 |
8,82 |
Przekrój

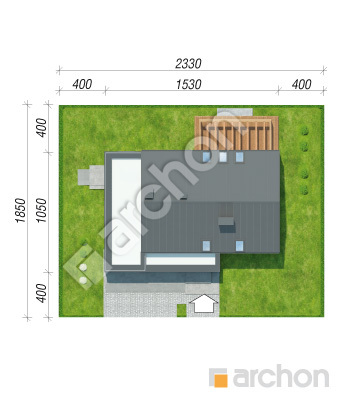

Sytuacja i obrys
Dom w jabłonkach 8 (G2N)
(139.77 +9.84 +36.83m²)
Wymiary
|
Powierzchnia domu
|
139,77 m² |
|
Powierzchnia kotłowni
|
9,84 m² |
|
Powierzchnia garażu
|
36,83 m² |
|
Powierzchnia zabudowy
|
147,14 m² |
|
Powierzchnia podłóg
|
196,15 m² |
|
Kubatura
|
950,32 m³ |
|
Wysokość
|
9,11 m |
|
Minimalne wymiary działki
|
23,3 x 18,5 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
156 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, blacha
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
| Stan surowy otwarty | 312 200,00 zł | |
| Roboty wykończeniowe | 261 400,00 zł | |
| Instalacje wewnętrzne | 76 300,00 zł | |
| Ogółem - całkowity koszt budowy | 711 800,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 470 360,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 47 000,00 zł | |
| Ogółem - całkowity koszt budowy | 382 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 306 000,00 zł | |
Wizualizacje
Dom w jabłonkach 8 (G2N)

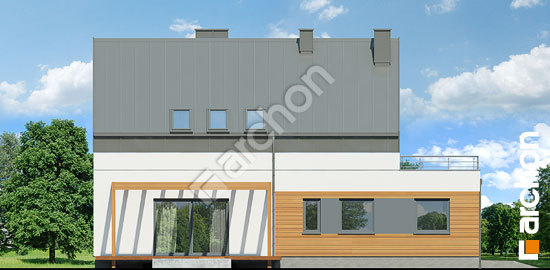

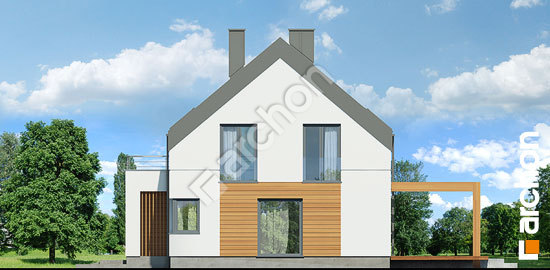

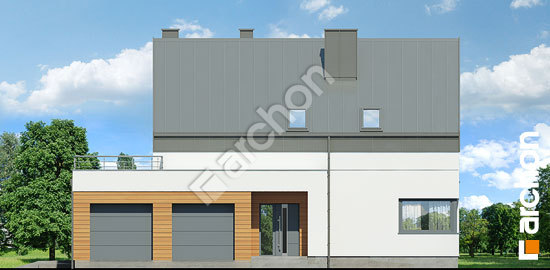

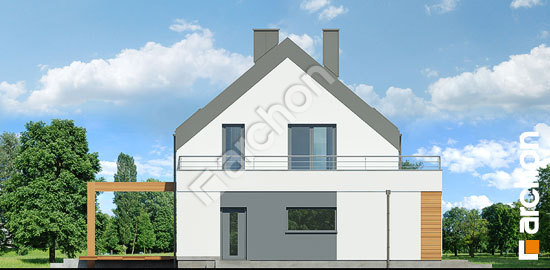

Elewacje
Dom w jabłonkach 8 (G2N)
Stylizacje
Dom w jabłonkach 8 (G2N)
Wersje projektu
Dom w jabłonkach 8 (G2N)
