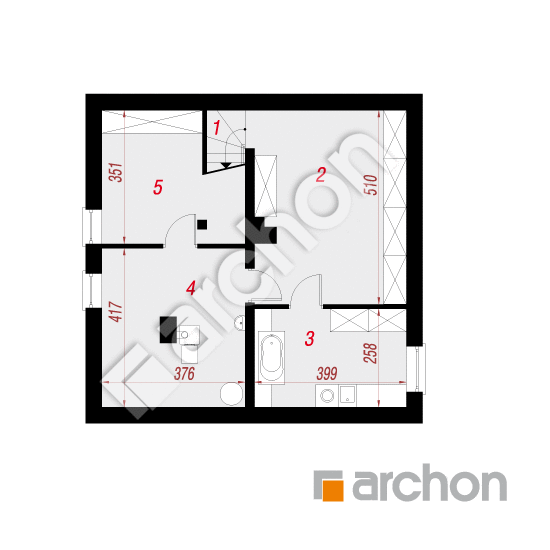

Rzut piwnic - Dom w poziomkach (PN)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIWNICA |
58,46 m² |
62,14 m² |
| 1. |
Schody |
4,01 |
|
| 2. |
Spiżarnia |
19,90 |
|
| 3. |
Pralnia |
10,03 |
|
| 4. |
Kotłownia |
15,01 |
15,36 |
| 5. |
Pom. gospodarcze |
9,51 |
12,84 |
Rzut parteru - Dom w poziomkach (PN)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
52,57 m² |
0,00 m² |
| 1. |
Kuchnia |
9,42 |
|
| 2. |
Salon + Jadalnia |
20,63 |
|
| 3. |
Wiatrołap |
5,04 |
|
| 4. |
Łazienka |
3,54 |
|
| 5. |
Pokój |
9,98 |
|
| 6. |
Hol |
3,96 |
|
Rzut poddasza - Dom w poziomkach (PN)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
46,67 m² |
56,95 m² |
| 1. |
Hol i schody |
7,90 |
7,90 |
| 2. |
Pokój |
10,63 |
13,56 |
| 3. |
Pokój |
8,93 |
11,17 |
| 4. |
Łazienka |
4,90 |
6,67 |
| 5. |
Garderoba |
3,44 |
4,91 |
| 6. |
Pokój |
10,87 |
12,74 |
Przekrój
Sytuacja i obrys
Dom w poziomkach (PN)
(99.24 +58.46m²)
Wymiary
|
Powierzchnia domu
|
99,24 m² |
|
Powierzchnia zabudowy
|
78,14 m² |
|
Powierzchnia podłóg
|
171,66 m² |
|
Kubatura
|
659,50 m³ |
|
Wysokość
|
7,77 m |
|
Minimalne wymiary działki
|
16,9 x 16,7 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
129 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
| Stan surowy otwarty | 275 100,00 zł | |
| Roboty wykończeniowe | 215 200,00 zł | |
| Instalacje wewnętrzne | 62 700,00 zł | |
| Ogółem - całkowity koszt budowy | 585 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 388 760,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | 139 210,00 zł | |
| Instalacje wewnętrzne | 42 368,00 zł | |
| Ogółem - całkowity koszt budowy | 345 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 276 000,00 zł | |
Wizualizacje
Dom w poziomkach (PN)
Elewacje
Dom w poziomkach (PN)
Wersje projektu
Dom w poziomkach (PN)
