Rzut parteru - Dom w dzwonecznikach ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
80,73 m² |
82,80 m² |
| 1. |
Wiatrołap |
2,76 |
|
| 2. |
Łazienka |
3,67 |
|
| 3. |
Korytarz |
3,41 |
|
| 4. |
Spiżarnia |
1,54 |
|
| 5. |
Kuchnia |
7,81 |
|
| 6. |
Salon + Jadalnia |
21,17 |
|
| 7. |
Gabinet |
10,24 |
|
| 8. |
Kotłownia |
8,50 |
10,57 |
| 9. |
Hol |
3,51 |
|
| 10. |
Garaż |
18,12 |
|
Rzut poddasza - Dom w dzwonecznikach ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
67,08 m² |
77,41 m² |
| 1. |
Schody |
5,46 |
5,46 |
| 2. |
Korytarz |
7,39 |
7,39 |
| 3. |
Pokój |
14,70 |
16,73 |
| 4. |
Garderoba |
4,25 |
5,24 |
| 5. |
Łazienka |
6,28 |
7,93 |
| 6. |
Pom. gospodarcze |
2,71 |
3,46 |
| 7. |
Pokój |
13,00 |
15,33 |
| 8. |
Pokój |
13,29 |
15,87 |
Przekrój
Sytuacja i obrys
Dom w dzwonecznikach ver.2
(121.19 +8.5 +18.12m²)
Wymiary
|
Powierzchnia domu
|
121,19 m² |
|
Powierzchnia kotłowni
|
8,50 m² |
|
Powierzchnia garażu
|
18,12 m² |
|
Powierzchnia zabudowy
|
112,42 m² |
|
Powierzchnia podłóg
|
160,21 m² |
|
Kubatura
|
758,62 m³ |
|
Wysokość
|
8,81 m |
|
Minimalne wymiary działki
|
17,36 x 21,66 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego YTONG 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
Koszty budowy
| Stan surowy otwarty | 273 300,00 zł | |
| Roboty wykończeniowe | 223 400,00 zł | |
| Instalacje wewnętrzne | 65 000,00 zł | |
| Ogółem - całkowity koszt budowy | 606 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 418 420,00 zł | |
Wizualizacje
Dom w dzwonecznikach ver.2

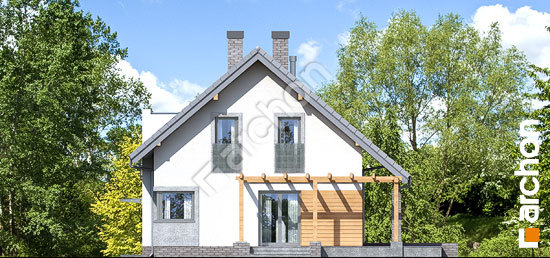

Elewacje
