Rzut piwnic - Dom w cyklamenach 4 (PR2A)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIWNICA |
101,02 m² |
106,28 m² |
| 1. |
Korytarz |
3,17 |
5,80 |
| 2. |
Kotłownia |
6,97 |
|
| 3. |
Garaż |
20,35 |
|
| 4. |
Pom. gospodarcze |
16,22 |
|
| 5. |
Schody |
3,80 |
|
| 6. |
Korytarz |
3,17 |
5,80 |
| 7. |
Kotłownia |
6,97 |
|
| 8. |
Garaż |
20,35 |
|
| 9. |
Pom. gospodarcze |
16,22 |
|
| 10. |
Schody |
3,80 |
|

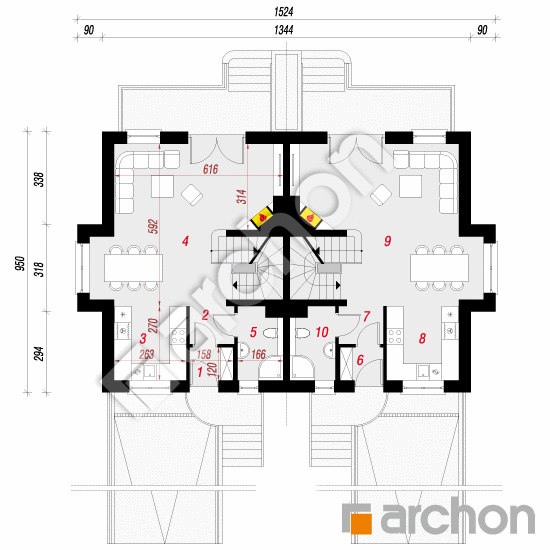

Rzut parteru - Dom w cyklamenach 4 (PR2A)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
93,40 m² |
0,00 m² |
| 1. |
Wiatrołap |
1,79 |
|
| 2. |
Hol |
2,49 |
|
| 3. |
Kuchnia |
7,65 |
|
| 4. |
Salon + Jadalnia |
30,73 |
|
| 5. |
Łazienka |
4,04 |
|
| 6. |
Wiatrołap |
1,79 |
|
| 7. |
Hol |
2,49 |
|
| 8. |
Kuchnia |
7,65 |
|
| 9. |
Salon + Jadalnia |
30,73 |
|
| 10. |
Łazienka |
4,04 |
|
Rzut poddasza - Dom w cyklamenach 4 (PR2A)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
81,94 m² |
95,68 m² |
| 1. |
Schody |
4,97 |
|
| 2. |
Hol |
2,94 |
|
| 3. |
Pokój |
6,63 |
7,77 |
| 4. |
Pokój |
7,78 |
10,51 |
| 5. |
Łazienka |
5,24 |
|
| 6. |
Garderoba |
2,41 |
4,15 |
| 7. |
Pokój |
11,00 |
12,26 |
| 8. |
Schody |
4,97 |
|
| 9. |
Hol |
2,94 |
|
| 10. |
Pokój |
6,63 |
7,77 |
| 11. |
Pokój |
7,78 |
10,51 |
| 12. |
Łazienka |
5,24 |
|
| 13. |
Garderoba |
2,41 |
4,15 |
| 14. |
Pokój |
11,00 |
12,26 |
Przekrój
Sytuacja i obrys
Dom w cyklamenach 4 (PR2A)
(175.34 +101.02m²)
Wymiary
|
Powierzchnia domu
|
175,34 m² |
|
Powierzchnia zabudowy
|
133,90 m² |
|
Powierzchnia podłóg
|
295,36 m² |
|
Kubatura
|
1 176,21 m³ |
|
Wysokość
|
8,76 m |
|
Minimalne wymiary działki
|
23,24 x 21,48 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
113 cm
|
|
dach
|
dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 526 400,00 zł | |
| Roboty wykończeniowe | 371 800,00 zł | |
| Instalacje wewnętrzne | 115 700,00 zł | |
| Ogółem - całkowity koszt budowy | 1 080 200,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 741 880,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 91 800,00 zł | |
| Ogółem - całkowity koszt budowy | 747 300,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 597 840,00 zł | |
Wizualizacje
Dom w cyklamenach 4 (PR2A)
Elewacje
Dom w cyklamenach 4 (PR2A)
Wersje projektu
Dom w cyklamenach 4 (PR2A)
