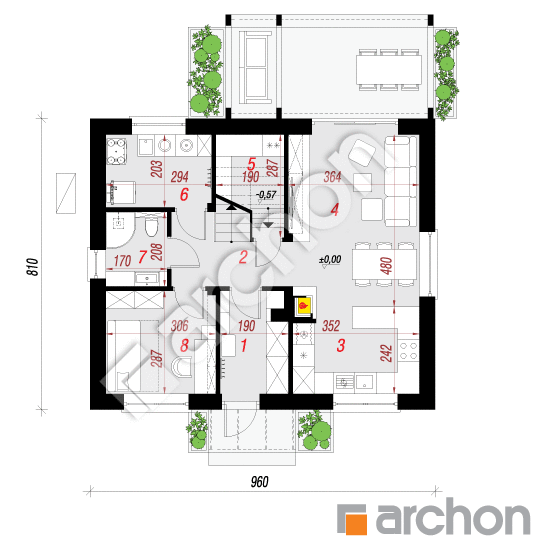

Rzut parteru - Dom w zielistkach 23 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
55,81 m² |
58,12 m² |
| 1. |
Wiatrołap |
5,01 |
|
| 2. |
Hol |
4,75 |
|
| 3. |
Kuchnia |
8,05 |
|
| 4. |
Salon + Jadalnia |
17,51 |
|
| 5. |
Spiżarnia |
2,82 |
5,13 |
| 6. |
Kotłownia |
5,76 |
|
| 7. |
Łazienka |
3,39 |
|
| 8. |
Pokój |
8,52 |
|
Rzut poddasza - Dom w zielistkach 23 (E) OZE
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
50,32 m² |
58,27 m² |
| 1. |
Pokój |
10,66 |
12,58 |
| 2. |
Pokój |
10,71 |
12,64 |
| 3. |
Garderoba |
3,06 |
4,06 |
| 4. |
Pokój |
8,51 |
10,06 |
| 5. |
Łazienka |
8,32 |
9,87 |
| 6. |
Schody |
5,08 |
|
| 7. |
Korytarz |
3,98 |
|
Przekrój
Sytuacja i obrys
Dom w zielistkach 23 (E) OZE
(100.37 +5.76m²)
Wymiary
|
Powierzchnia domu
|
100,37 m² |
|
Powierzchnia kotłowni
|
5,76 m² |
|
Powierzchnia zabudowy
|
78,13 m² |
|
Powierzchnia podłóg
|
116,39 m² |
|
Kubatura
|
517,40 m³ |
|
Wysokość
|
8,47 m |
|
Minimalne wymiary działki
|
17,6 x 16,1 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
130 cm
|
|
dach
|
dwuspadowy, nachylenie 42 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
pompa ciepła
|
|
wentylacja
|
mechaniczna
|
Koszty budowy
| Stan surowy otwarty | 146 400,00 zł | |
| Roboty wykończeniowe | 177 700,00 zł | |
| Instalacje wewnętrzne | 90 300,00 zł | |
| Ogółem - całkowity koszt budowy | 451 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 325 580,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 78 700,00 zł | |
| Ogółem - całkowity koszt budowy | 391 500,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 313 200,00 zł | |
Wizualizacje
Dom w zielistkach 23 (E) OZE
Elewacje
Dom w zielistkach 23 (E) OZE
