Rzut parteru - Dom w narcyzach (BT) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
68,67 m² |
71,69 m² |
| 1. |
Wiatrołap |
3,32 |
|
| 2. |
Garaż |
17,69 |
20,71 |
| 3. |
Hol |
4,95 |
|
| 4. |
Schody |
5,07 |
|
| 5. |
Salon |
24,73 |
|
| 6. |
Kuchnia |
5,64 |
|
| 7. |
Łazienka |
3,09 |
|
| 8. |
Kotłownia |
4,18 |
|

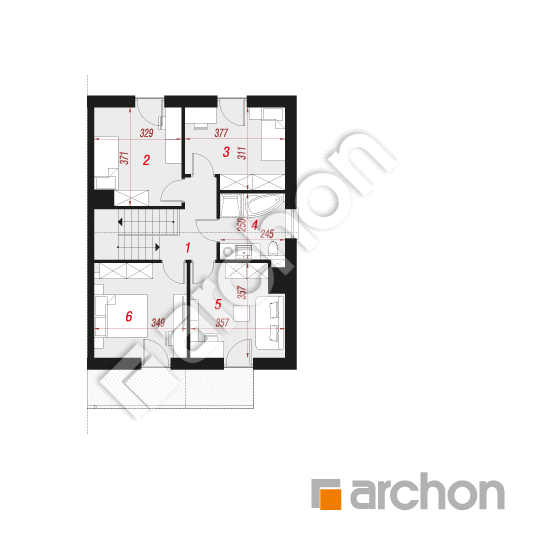

Rzut poddasza - Dom w narcyzach (BT) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
56,72 m² |
0,00 m² |
| 1. |
Hol |
4,71 |
|
| 2. |
Pokój |
11,46 |
|
| 3. |
Pokój |
10,66 |
|
| 4. |
Łazienka |
6,07 |
|
| 5. |
Pokój |
11,72 |
|
| 6. |
Pokój |
12,10 |
|
Przekrój
Sytuacja i obrys
Dom w narcyzach (BT) ver.2
(103.52 +4.18 +17.69m²)
Wymiary
|
Powierzchnia domu
|
103,52 m² |
|
Powierzchnia kotłowni
|
4,18 m² |
|
Powierzchnia garażu
|
17,69 m² |
|
Powierzchnia zabudowy
|
87,02 m² |
|
Powierzchnia podłóg
|
128,41 m² |
|
Kubatura
|
627,79 m³ |
|
Wysokość
|
9,00 m |
|
Minimalne wymiary działki
|
11,88 x 19,75 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
gęstożebrowy Teriva
|
|
Ścianka kolankowa
|
244 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
na paliwo stałe + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 213 800,00 zł | |
| Roboty wykończeniowe | 164 500,00 zł | |
| Instalacje wewnętrzne | 49 800,00 zł | |
| Ogółem - całkowity koszt budowy | 464 900,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 313 860,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 35 700,00 zł | |
| Ogółem - całkowity koszt budowy | 290 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 232 320,00 zł | |
