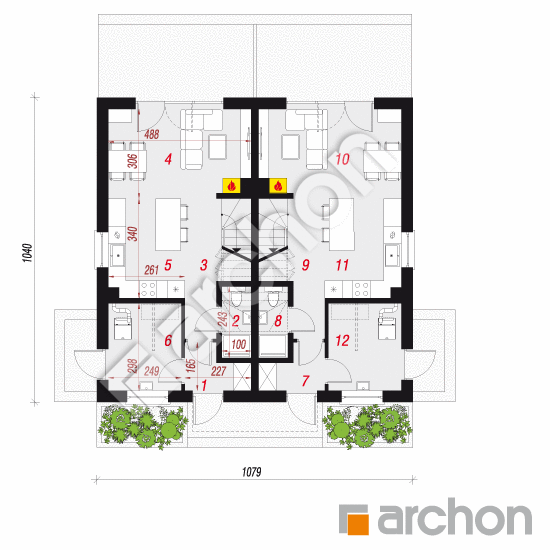

Rzut parteru - Dom w riveach 15 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
80,90 m² |
87,08 m² |
| 1. |
Wiatrołap |
2,76 |
|
| 2. |
Łazienka |
1,87 |
2,29 |
| 3. |
Korytarz |
5,68 |
8,35 |
| 4. |
Salon + Jadalnia |
14,28 |
|
| 5. |
Kuchnia |
8,68 |
|
| 6. |
Kotłownia |
7,18 |
|
| 7. |
Wiatrołap |
2,76 |
|
| 8. |
Łazienka |
1,87 |
2,29 |
| 9. |
Korytarz |
5,68 |
8,35 |
| 10. |
Salon + Jadalnia |
14,28 |
|
| 11. |
Kuchnia |
8,68 |
|
| 12. |
Kotłownia |
7,18 |
|
Rzut poddasza - Dom w riveach 15 (R2)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
84,94 m² |
0,00 m² |
| 1. |
Schody |
4,40 |
|
| 2. |
Korytarz |
5,60 |
|
| 3. |
Pokój |
6,43 |
|
| 4. |
Pokój |
9,36 |
|
| 5. |
Łazienka |
4,12 |
|
| 6. |
Pokój |
9,41 |
|
| 7. |
Garderoba |
3,15 |
|
| 8. |
Schody |
4,40 |
|
| 9. |
Korytarz |
5,60 |
|
| 10. |
Pokój |
6,43 |
|
| 11. |
Pokój |
9,36 |
|
| 12. |
Łazienka |
4,12 |
|
| 13. |
Pokój |
9,41 |
|
| 14. |
Garderoba |
3,15 |
|
Przekrój
Sytuacja i obrys
Dom w riveach 15 (R2)
(151.48 +14.36m²)
Wymiary
|
Powierzchnia domu
|
151,48 m² |
|
Powierzchnia kotłowni
|
14,36 m² |
|
Powierzchnia zabudowy
|
112,64 m² |
|
Powierzchnia podłóg
|
172,02 m² |
|
Kubatura
|
833,76 m³ |
|
Wysokość
|
8,93 m |
|
Minimalne wymiary działki
|
18,79 x 18,4 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 18,8 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
232 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
|
|
kocioł
|
na pellet + alternatywnie gazowy
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 303 300,00 zł | |
| Roboty wykończeniowe | 264 600,00 zł | |
| Instalacje wewnętrzne | 73 900,00 zł | |
| Ogółem - całkowity koszt budowy | 689 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 451 400,00 zł | |
Wizualizacje
Dom w riveach 15 (R2)
Elewacje
Dom w riveach 15 (R2)
Wersje projektu
Dom w riveach 15 (R2)
