Rzut parteru - Willa Ofelia (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
129,58 m² |
132,23 m² |
| 1. |
Wiatrołap |
4,33 |
|
| 2. |
Gabinet |
10,72 |
|
| 3. |
Korytarz |
5,81 |
|
| 4. |
Łazienka |
4,63 |
|
| 5. |
Kuchnia |
14,43 |
|
| 6. |
Salon + Jadalnia |
39,95 |
|
| 7. |
Spiżarnia |
3,21 |
5,86 |
| 8. |
Kotłownia |
10,86 |
|
| 9. |
Garaż |
35,64 |
|
Rzut piętra - Willa Ofelia (G2E)
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
86,58 m² |
0,00 m² |
| 1. |
Korytarz |
11,17 |
|
| 2. |
Pokój |
13,20 |
|
| 3. |
Pokój |
14,39 |
|
| 4. |
Łazienka |
7,26 |
|
| 5. |
Pokój |
12,28 |
|
| 6. |
Garderoba |
3,93 |
|
| 7. |
Łazienka |
5,28 |
|
| 8. |
Pokój |
12,85 |
|
| 9. |
Schody |
6,22 |
|
Przekrój
Sytuacja i obrys
Willa Ofelia (G2E)
(169.66 +10.86 +35.64m²)
Wymiary
|
Powierzchnia domu
|
169,66 m² |
|
Powierzchnia kotłowni
|
10,86 m² |
|
Powierzchnia garażu
|
35,64 m² |
|
Powierzchnia zabudowy
|
177,74 m² |
|
Powierzchnia podłóg
|
218,81 m² |
|
Kubatura
|
1 136,03 m³ |
|
Wysokość
|
8,77 m |
|
Minimalne wymiary działki
|
20,0 x 27,0 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
dach
|
czterospadowy, nachylenie 25 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
gazowy, możliwość zamiany na paliwo stałe po adaptacji
|
|
wentylacja
|
mechaniczna {REKUPERATORY.PL}
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 117 000,00 zł | |
| Ogółem - całkowity koszt budowy | 885 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 708 000,00 zł | |

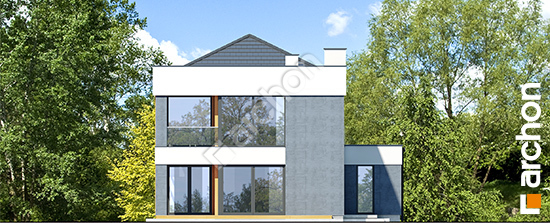

Wizualizacje
Willa Ofelia (G2E)
Elewacje
Willa Ofelia (G2E)
