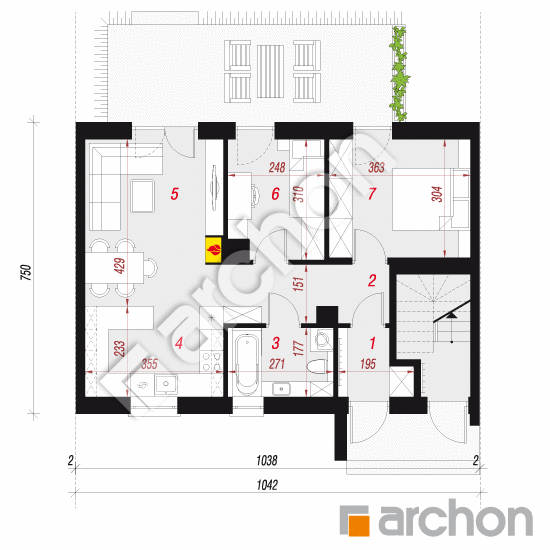

Rzut parteru - Dom w halezjach (R2S) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
55,81 m² |
57,98 m² |
| 1. |
Wiatrołap |
3,44 |
|
| 2. |
Hol |
6,73 |
8,90 |
| 3. |
Łazienka |
4,62 |
|
| 4. |
Kuchnia |
8,14 |
|
| 5. |
Salon |
14,95 |
|
| 6. |
Pokój |
7,16 |
|
| 7. |
Pokój |
10,77 |
|
Rzut poddasza - Dom w halezjach (R2S) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
61,76 m² |
0,00 m² |
| 1. |
Schody |
7,90 |
|
| 2. |
Korytarz |
2,54 |
|
| 3. |
Hol |
5,45 |
|
| 4. |
Łazienka |
4,62 |
|
| 5. |
Kuchnia |
8,11 |
|
| 6. |
Salon |
14,99 |
|
| 7. |
Pokój |
7,16 |
|
| 8. |
Pokój |
10,99 |
|
Przekrój
Sytuacja i obrys
Dom w halezjach (R2S) ver.2
(117.57m²)
Wymiary
|
Powierzchnia domu
|
117,57 m² |
|
Powierzchnia zabudowy
|
78,36 m² |
|
Powierzchnia podłóg
|
119,74 m² |
|
Kubatura
|
566,26 m³ |
|
Wysokość
|
8,08 m |
|
Minimalne wymiary działki
|
10,42 x 15,5 m |
Technologia i konstrukcja
|
Ściany
|
bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
236 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
|
|
kocioł
|
piecyki gazowe w mieszkaniach
|
|
wentylacja
|
grawitacyjna
|
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 46 000,00 zł | |
| Ogółem - całkowity koszt budowy | 419 000,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 335 200,00 zł | |
Wizualizacje
Dom w halezjach (R2S) ver.2
Elewacje
Dom w halezjach (R2S) ver.2
