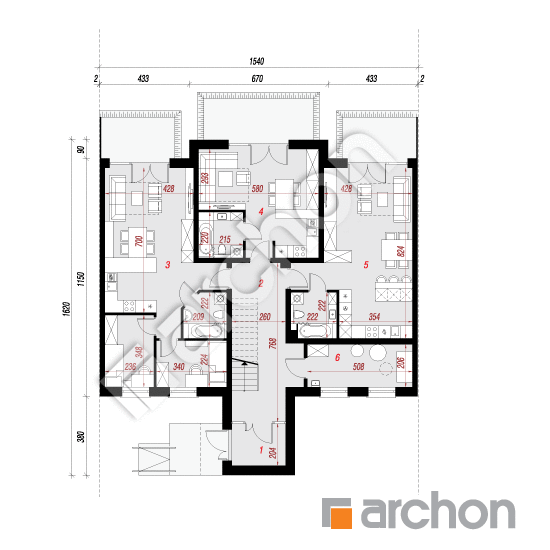

Rzut parteru - Dom nad bulwarem 3 (SN) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PARTER |
153,82 m² |
157,04 m² |
| 1. |
Wiatrołap |
5,12 |
|
| 2. |
Klatka schodowa |
17,52 |
20,74 |
| 3. |
Mieszkanie |
52,19 |
|
| 4. |
Mieszkanie |
29,16 |
|
| 5. |
Mieszkanie |
39,65 |
|
| 6. |
Pom. techniczne |
10,18 |
|

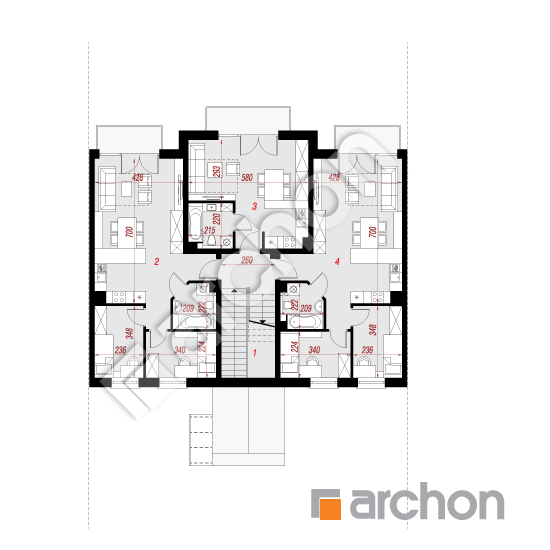

Rzut piętra - Dom nad bulwarem 3 (SN) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PIĘTRO |
147,43 m² |
0,00 m² |
| 1. |
Klatka schodowa |
15,50 |
|
| 2. |
Mieszkanie |
51,66 |
|
| 3. |
Mieszkanie |
28,76 |
|
| 4. |
Mieszkanie |
51,51 |
|
Rzut poddasza - Dom nad bulwarem 3 (SN) ver.2
|
|
Pow. użytkowa |
Pow. podłogi |
|
PODDASZE |
135,05 m² |
143,19 m² |
| 1. |
Klatka schodowa |
10,09 |
|
| 2. |
Mieszkanie |
48,20 |
52,27 |
| 3. |
Mieszkanie |
28,74 |
28,74 |
| 4. |
Mieszkanie |
48,02 |
52,09 |
Przekrój

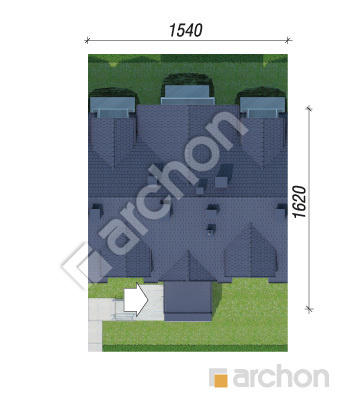

Sytuacja i obrys
Dom nad bulwarem 3 (SN) ver.2
(436.30m²)
Wymiary
|
Powierzchnia netto
|
436,30 m² |
|
Powierzchnia zabudowy
|
196,82 m² |
|
Powierzchnia podłóg
|
447,66 m² |
|
Kubatura
|
1 862,86 m³ |
|
Wysokość
|
11,15 m |
Technologia i konstrukcja
|
Ściany
|
pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
|
|
strop
|
płyta żelbetowa
|
|
Ścianka kolankowa
|
141 cm
|
|
dach
|
dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha dachówkowa
|
|
kocioł
|
przyłączenie do sieci ciepłowniczej
|
|
wentylacja
|
grawitacyjna
|
Koszty budowy
| Stan surowy otwarty | 491 800,00 zł | |
| Roboty wykończeniowe | 500 800,00 zł | |
| Instalacje wewnętrzne | 175 600,00 zł | |
| Ogółem - całkowity koszt budowy | 1 273 100,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 879 260,00 zł | |
Szacunkowe koszty budowy
| Stan surowy otwarty | | |
| Instalacje wewnętrzne | 126 000,00 zł | |
| Ogółem - całkowity koszt budowy | 915 400,00 zł | |
Całkowity koszt budowy
systemem gospodarczym | 732 320,00 zł | |

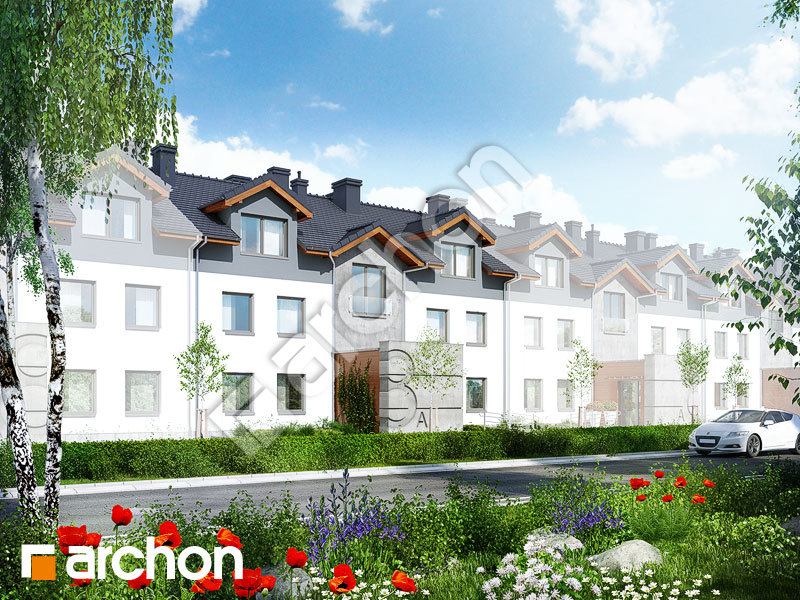

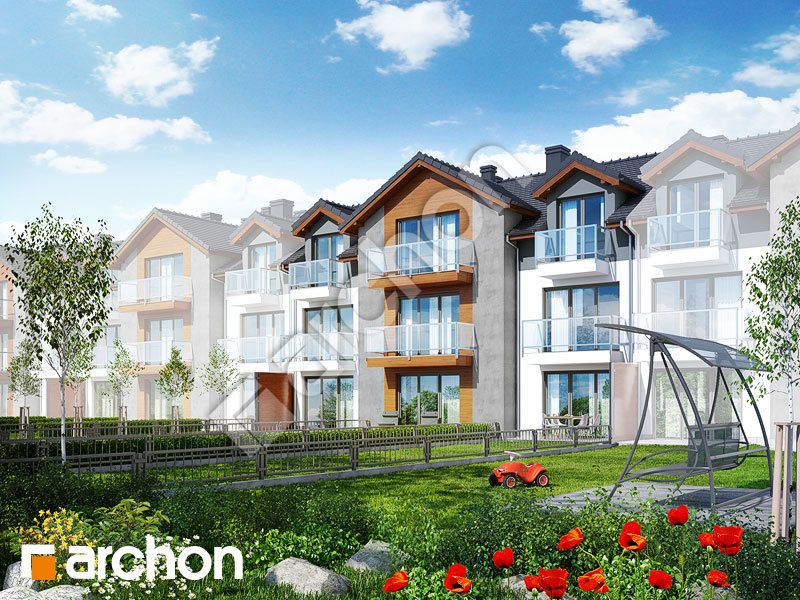

Wizualizacje
Dom nad bulwarem 3 (SN) ver.2

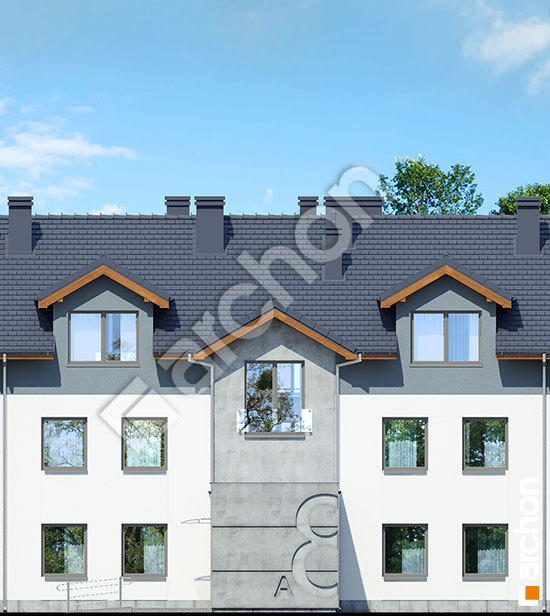

Elewacje
Dom nad bulwarem 3 (SN) ver.2
Wersje projektu
Dom nad bulwarem 3 (SN) ver.2
